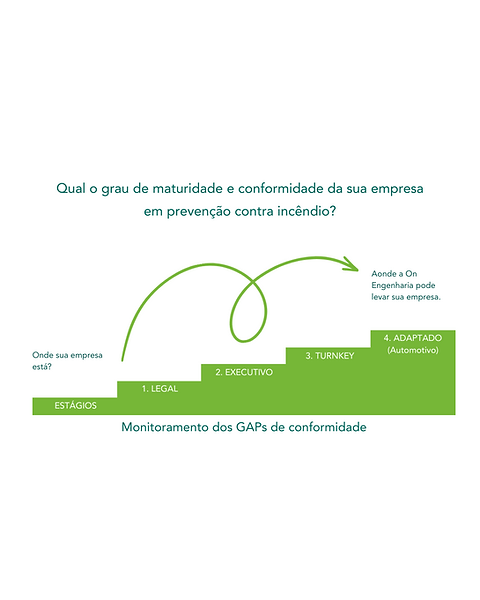

1. Estágio Legal — Adaptado Automotivo

O Estágio Legal é a fase inicial e obrigatória do PPCI, focada na obtenção da aprovação formal (Projeto Técnico Básico) junto ao Corpo de Bombeiros Militar. Visa o cumprimento rigoroso dos requisitos mínimos legais e normativos (ITs e NBRs) para proteger a vida e o patrimônio. É pré-requisito crucial para o AVCB e a construção, classificando e detalhando a segurança básica para áreas de alto risco, como depósitos de líquidos inflamáveis, cabines de pintura e linhas robotizadas.

2. Estágio Executivo — Adaptado Automotivo

O Estágio Executivo é o guia técnico minucioso que transforma o projeto legal em plano de instalação. Incorpora especificações de alta performance, detalhamentos construtivos (isometrias) e memorial de cálculo (vazões/pressões). O objetivo é garantir o dimensionamento preciso dos sistemas e a padronização da instalação conforme normas globais (FM Global, NFPA). Assegura a compatibilização com a automação e linhas de produção, minimizando riscos em áreas críticas (ex: supressão em cabines de pintura e proteção de robôs), e evitando paradas operacionais.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey ("Chave na Mão") é a solução de engenharia integrada e completa com responsabilidade única por todo o ciclo do PPCI: do projeto (Legal/Executivo) à entrega final certificada. O modelo garante máxima otimização de custos/prazos e integração perfeita entre detecção, supressão e compartimentação. A entrega final é totalmente funcional, aprovada (AVCB e Certificações Internacionais) e treinada, sendo essencial para proteger **ativos de alto valor.

1. Estágio Legal — Adaptado Automotivo

O objetivo principal é o cumprimento integral das Instruções Técnicas (ITs) e demais legislações, buscando a aprovação formal (Projeto Técnico Aprovado) do arranjo básico de segurança. Garante o nível mínimo obrigatório de proteção e estabelece as bases normativas. É crucial para a obtenção de licenças, delimitando inicialmente os riscos críticos da atividade automotiva (ex: áreas de pintura, armazenamento de combustíveis e linhas de montagem).

2. Estágio Executivo — Adaptado Automotivo

O objetivo é fornecer o detalhamento técnico minucioso (dimensionamentos, especificações e cálculos) para a execução precisa dos sistemas de PPCI. Foca em garantir a funcionalidade plena e a compatibilidade operacional de equipamentos de alta performance (ex: sprinklers ESFR, detecção precoce, sistemas de gases). A precisão deve superar os requisitos legais mínimos, aderir às rigorosas normas fabris (NFPA/FM Global) e proteger a planta contra paradas operacionais.

3. Estágio Turnkey — Adaptado Automotivo

O objetivo final é entregar uma solução completa, customizada e plenamente funcional de PPCI, sob responsabilidade técnica única. A meta é minimizar a interface do cliente, otimizar recursos e garantir a integração total dos sistemas com os processos fabris. O foco é a entrega do sistema testado, comissionado e certificado (AVCB e seguradoras), assegurando a prontidão operacional imediata, a continuidade do negócio (Business Continuity) e a padronização entre todas as unidades produtivas da montadora.

1. Estágio Legal — Adaptado Automotivo

Os desafios críticos giram em torno da morosidade dos órgãos reguladores (CBM) devido à complexidade do projeto, o que gera atrasos e custos.

Desafios Críticos:

● Harmonização Normativa: Dificuldade em conciliar as exigências legais brasileiras (ITs) com os padrões globais mais rigorosos (FM Global/NFPA) e normativas corporativas.

● Adequação de Layout: A legislação básica nem sempre se adequa a layouts de produção complexos, como áreas de robótica e mezaninos.

● Eficiência e Retrabalho: Risco de baixa eficiência operacional e revisões exigidas, podendo impactar fases executivas subsequentes.

Gestão Documental: Falta de integração entre áreas, dificultando o fluxo documental e a rastreabilidade em plantas antigas ou em expansão.

2. Estágio Executivo — Adaptado Automotivo

Os principais desafios estão na integração complexa entre diversas disciplinas (civil, elétrica, automação, processos) e múltiplos stakeholders, garantindo que o PPCI não interfira no layout fabril.

Desafios Críticos:

· Ferramentas e Precisão: Necessidade crítica de ferramentas BIM/CAD sofisticadas. A falta de interoperabilidade gera conflitos de interferência e retrabalhos no canteiro.

· Aderência Normativa: Manter a aderência total às rigorosas especificações de seguradoras (FM Global/NFPA), validando cálculos hidráulicos e bombas de alta capacidade.

· Gestão e Visão Estratégica: Ausência de ferramentas de gestão sofisticadas, dificultando a previsão de expansão e a evolução dos processos de fabricação.

Integração e Risco: Integração limitada entre equipes e baixa maturidade na gestão de riscos e indicadores, comprometendo a sinergia técnica.

3. Estágio Turnkey — Adaptado Automotivo

O modelo Turnkey concentra a máxima complexidade técnica e gerencial sob responsabilidade única:

Desafios Críticos:

· Integração de Sistemas: Garantir compatibilidade em tempo real entre a diversidade de tecnologias (ex: supressão dilúvio/gases inertes em cabines de pintura) e o sistema BMS, evitando falsos alarmes e paradas da linha de produção.

· Complexidade da Planta: Lidar com a grande dimensão dos galpões, a diversidade de riscos (armazenamento de inflamáveis) e adaptações em plantas existentes (brownfield).

· Legislação e Normas: Harmonizar a constante atualização da legislação brasileira (ITs) com os padrões rigorosos internacionais (NFPA, FM Global), mandatórios para matrizes globais.

· Gerenciamento: Coordenar múltiplas disciplinas sob prazos apertados (start-up de novos modelos), exigindo controle preciso de custos e riscos para não impactar a operação.

· Recursos Humanos: Garantir qualificação e know-how específico em proteção para riscos automotivos (ex: baterias de Lítio, pneus e tintas).

Considerações Adicionais: Assegurar manutenção preditiva e a **integração de novas tecnologias.

1. Estágio Legal — Adaptado Automotivo

A metodologia é Básica, Normativa e Focada na Conformidade Legal. Consiste na análise da classificação de ocupação da planta automotiva (riscos e materiais) e na aplicação literal das Instruções Técnicas (ITs), ABNT e NR-23. Envolve a definição das medidas legais obrigatórias (hidrantes, extintores, saídas) e a criação de um documento preliminar (Planta de Segurança) para a submissão e aprovação formal, garantindo o licenciamento inicial sem detalhamento executivo.

2. Estágio Executivo — Adaptado Automotivo

A metodologia é Completa, Detalhada e Orientada pela Engenharia de Detalhe, focada em construtibilidade e precisão técnica. Utiliza metodologia BIM para modelagem 3D e verificação de interferências (otimização).

Ações Metodológicas Essenciais:

· Levantamento e Desenvolvimento: Coleta detalhada de dados e desenvolvimento de plantas executivas, memoriais de cálculo precisos (hidráulicos/elétricos) e listas de materiais.

· Compatibilização: Essencial para a integração industrial com projetos civil, elétrico, automação, HVAC e processos de pintura/montagem.

Padronização e Controle: Aderência aos padrões internacionais (NFPA/FM), emissão de documentos para licitação e execução em campo de sistemas complexos (ESFR, gases), garantindo previsibilidade.

3. Estágio Turnkey — Adaptado Automotivo

A metodologia Turnkey é Personalizada, Integrada e de Gestão Total (PMI), combinando Legal e Executivo sob um modelo unificado. É customizada para a excelência operacional e padronização global.

Ações Metodológicas Essenciais:

· Gestão Integrada: Inclui Análise de Risco Detalhada (Risk Assessment) e padrões rigorosos (FM/NFPA). Gestão centralizada de suprimentos, montagem e testes, controlando custos e prazos em tempo real.

· Desenvolvimento e Execução: Desenvolvimento e execução integrados, garantindo a compatibilização total entre as disciplinas industriais e a entrega plenamente funcional ("chave na mão").

Entrega Operacional: Implementação de Plano de Comissionamento e Start-up. Entrega certificada, incluindo planos de manutenção e treinamento, assegurando uniformidade e sustentabilidade em todas as unidades.

1. Estágio Legal — Adaptado Automotivo

A tecnologia é Básica e Convencional, focada unicamente na conformidade mínima com o código do Corpo de Bombeiros. Consiste no uso de softwareCAD 2D para plantas baixas e na representação gráfica dos elementos de segurança (rotas de fuga, extintores, hidrantes e sinalização). Não inclui modelagem avançada, integração complexa ou automação, pois o objetivo é apenas garantir a aprovação legal, estabelecendo o alicerce para a evolução tecnológica futura do projeto.

2. Estágio Executivo — Adaptado Automotivo

A tecnologia é Avançada e Multidisciplinar, essencial para a precisão operacional. Envolve o uso obrigatório de Modelagem BIM (3D) para criar modelos precisos de sistemas (sprinklers, hidrantes) e identificar proativamente conflitos e interferências com a produção.

Ferramentas Tecnológicas Chave:

· Engenharia Especializada: Softwares para Cálculo Hidráulico (ex: FHC) e Simulações de Incêndio (CFD) para dimensionamento exato e validação da performance em áreas críticas.

· Gestão Digital: Uso de ferramentas ERP/MS Project para controle físico-financeiro e acompanhamento em tempo real, garantindo uniformidade corporativa.

Benefícios: Garante que o projeto atenda a padrões globais automotivos, reduzindo retrabalhos e consolidando a documentação executiva digital.

3. Estágio Turnkey — Adaptado Automotivo

A tecnologia é Inteligente, Automatizada e Totalmente Integrada, representando o ápice tecnológico para a fábrica automotiva.

Soluções Tecnológicas Chave:

· Integração e Supervisão: Integração dos sistemas de PPCI (usando BIM de nível executivo) com o Sistema BMS e a TI/Rede da fábrica (protocolos Modbus, BACnet). Permite monitoramento remoto via central de supervisão SCADA.

· Gestão Preditiva: Implementação de tecnologias IoT em sensores para manutenção preditiva, monitoramento contínuo da saúde dos sistemas e diagnóstico automático.

· Controle e Rastreabilidade: Uso de ferramentas Cloud-Based para gerenciamento de projetos em tempo real, integração com sistemas corporativos (ERP, EHS) e dashboards automatizados.

O resultado é um sistema vivo de prevenção e resposta, que promove segurança operacional e prepara a infraestrutura para a Indústria 4.0.

1. Estágio Legal — Adaptado Automotivo

A gestão é Burocrática e Focada em Conformidade Documental, sendo essencialmente um trabalho de atendimento rigoroso às exigências legais.

Aspectos Principais:

· Processo Administrativo: Organização e submissão da documentação técnica (Plantas, ARTs, Memoriais simplificados) aos órgãos reguladores.

· Controle de Prazos: Acompanhamento de protocolos e prazos de análise e aprovação junto ao Corpo de Bombeiros Militar, gerenciando pendências para a agilidade no licenciamento.

· Coordenação: Focada na comunicação formal entre as áreas (técnica, jurídica e pública), com pouca gestão de equipes de campo.

O objetivo é obter a licença inicial, estabelecendo o acervo documental para futuras auditorias e renovações.

2. Estágio Executivo — Adaptado Automotivo

A gestão é Processual, Estruturada e Focada em Detalhamento Técnico e Controle de Qualidade, evoluindo para uma abordagem operacional que garante a padronização e rastreabilidade.

Elementos Chave:

· Processos e Fluxos: Implementação de fluxos de trabalho padronizados para o desenvolvimento de documentos de engenharia (Memoriais de Cálculo, Desenhos Executivos).

· Coordenação e Escopo: Gerenciamento de Escopo e coordenação de interfaces com equipes multidisciplinares da fábrica (civil, elétrica, automação, facilities), garantindo conformidade com normas de execução (NFPA/ABNT).

· Controle Rigoroso: Gerenciamento de cronogramas e recursos, com controle rigoroso de revisões e versionamento documental, para evitar erros na instalação e garantir previsibilidade no planejamento.

É uma gestão da informação e do detalhe técnico, fortalecendo a governança da planta.

3. Estágio Turnkey — Adaptado Automotivo

A gestão é Estratégica, Integrada e Abrangente (End-to-End), alinhada às metas de segurança, qualidade e ESG da fábrica. Utiliza práticas avançadas de Gerenciamento de Projetos (PMI) para coordenar todas as fases. Elementos Chave:

· Governança e Stakeholders: Governança centralizada e Gerenciamento de Partes Interessadas, mantendo comunicação alinhada com a alta gerência para garantir que o projeto seja um ativo corporativo estratégico.

· Controle e Performance: Foco na Gestão de Riscos (tempo e custo), aquisição eficiente e controle global de prazos (Cronograma Físico-Financeiro). Uso de KPIs voltados à eficiência e ao custo total de propriedade (TCO).

Resultados: Garante a entrega de um sistema.

1. Estágio Legal — Adaptado Automotivo

A colaboração é predominantemente Externa, focada na conformidade regulatória. A participação da equipe interna da fábrica é mínima.

Colaboradores Chave:

· Projetistas e Engenheiros de Segurança Externos: Responsáveis pela elaboração e assinatura do projeto técnico simplificado (ARTs) e plantas legais.

· Consultores de Licenciamento: Atuam na tramitação de processos junto ao Corpo de Bombeiros Militar e órgãos municipais, sanando dúvidas sobre as Instruções Técnicas (ITs) na planta.

· Assessorias Jurídicas: Acompanham a documentação até a obtenção do AVCB, garantindo a conformidade regulatória.

Essa estrutura garante a imparcialidade técnica e a credibilidade regulatória.

2. Estágio Executivo — Adaptado Automotivo

A colaboração é Interna e Externa, técnica e altamente diversificada, essencial para alinhar necessidades operacionais e normativas. A gestão foca na coordenação de interfaces.

Colaboradores Chave:

· Engenharia de Detalhe Externa: Especialistas em hidráulica, elétrica e BIM, responsáveis pelo detalhamento minucioso, cálculos e compatibilização multidisciplinar.

· Equipes Internas da Fábrica: Engenharia de Manutenção (validar acesso), Engenharia de Produção (evitar interferência nas linhas de montagem) e Gestores de Segurança (validar operação).

· Fornecedores e Fabricantes: Envolvidos na definição de especificações exatas de equipamentos de alta complexidade (bombas, agentes limpos).

Essa integração mista fortalece a qualidade técnica, rastreabilidade e padronização entre as plantas automotivas.

3. Estágio Turnkey — Adaptado Automotivo

O relacionamento é de Parceria Estratégica, onde o provedor de engenharia atua como Parceiro Integrador e Gerenciador Centralizado, minimizando a carga de trabalho operacional da fábrica.

Colaboradores Chave:

· Time de Gestão Integrada (Parceiro Turnkey): Responsável pela coordenação total (projeto, suprimentos, execução, comissionamento e manutenção assistida), com engenheiros alocados para alinhamento contínuo.

· Alta Gerência e Steering Committee do Cliente: Envolvidos em decisões estratégicas e aprovação de marcos (milestones), garantindo a continuidade do negócio.

· Subcontratados e Fornecedores Especializados: Gerenciados pelo parceiro (Turnkey), incluindo instaladores e certificadores (inspetores de seguradoras).

O modelo consolida um ambiente de eficiência e longo prazo, garantindo um sistema 100% funcional e aprovado, permitindo que a montadora foque em sua produção principal.

1. Estágio Legal — Adaptado Automotivo

O propósito fundamental é estabelecer o piso mínimo de proteção à vida humana e à integridade estrutural da planta, atuando como mecanismo de compliance legal.

Focos Críticos:

· Garantia de Evacuação Segura: Dimensionamento correto de rotas de fuga e saídas de emergência, considerando alta densidade populacional e grandes máquinas/robôs em linhas de montagem.

· Delimitação de Riscos: Classificar formalmente áreas de alto risco (ex: depósitos de líquidos inflamáveis, soldagem, pintura), forçando medidas passivas básicas (compartimentação).

· Proteção Estrutural Mínima: Determinar exigências de TRRF dos elementos estruturais (vigas, pilares) em galpões de grande altura, protegendo a edificação pelo tempo mínimo.

· Sistemas Mínimos: Definição e instalação de sistemas obrigatórios (extintores, hidrantes, alarme convencional) e treinamento básico.

Garante que a fábrica possua as ferramentas básicas de segurança para evitar catástrofes.

2. Estágio Executivo — Adaptado Automotivo

O foco se desloca para a segurança na execução dos sistemas (Canteiro de Obras) e a proteção ampliada de ativos de alto valor, consolidando a excelência operacional.

Focos Críticos:

· Segurança do Canteiro e Ocupacional: Detalhamento do planejamento de segurança para instalação, exigindo uso de EPIs específicos para atividades de risco (soldagem, trabalho em altura) e gerenciamento de riscos em áreas adjacentes à produção (cabos energizados, tráfego de empilhadeiras).

· Garantia de Performance: Detalhamento exato dos sistemas de combate (pressão e vazão dos sprinklers em áreas de armazenamento de pneus ou inflamáveis), assegurando desempenho para evitar a perda de maquinário crítico e robótica.

· Proteção Operacional: A precisão executiva visa proteger a continuidade da produção (uptime), evitando erros de instalação que levem a falhas operacionais e reparos complexos.

Integração: Garante a integração entre segurança do trabalho e engenharia de incêndio, com treinamento prático e teórico para as equipes de montagem.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey eleva a segurança a um patamar estratégico, assumindo a responsabilidade integral pela funcionalidade e segurança operacional de ponta a ponta.

Focos Críticos:

· Garantia de Performance: Comprovada por testes de comissionamento rigorosos (descarga em espuma/gases, testes de flow) que garantem a operação integrada e autônoma do sistema, crucial para proteger áreas como salas de baterias de Lítio e centrais de dados de robótica.

· Gestão Integrada: Gerenciamento de riscos de terceiros (Gestão de PTs) e implementação de gestão integrada de segurança corporativa (conectando combate, segurança do trabalho e facilities).

· Prontidão Operacional: Entrega com treinamento completo e formal da Brigada e Manutenção, e implementação de planos de resposta alinhados à continuidade produtiva.

Monitoramento e Inovação: Utiliza automação e monitoramento inteligente (IoT, câmeras térmicas, BMS/SCADA) para garantir a segurança sistêmica e a prevenção proativa.

1. Estágio Legal — Adaptado Automotivo

O propósito principal é comprovar que a edificação industrial está em total conformidade com as normas técnicas e legislações vigentes, assegurando a regularidade jurídica da operação e evitando multas e interdições.

Essa etapa estabelece o marco legal de segurança da planta automotiva, validando que áreas de alto risco (ex: inflamáveis, pintura, linhas elétricas automatizadas) atendem às ITs do Corpo de Bombeiros e NBRs.

Procedimentos Chave:

• Protocolo do Projeto Técnico Legal (PT) e obtenção/renovação do AVCB.

• Apresentação de laudos complementares (SPDA, elétricas, gases) e integração com licenciamento municipal e ambiental.

• Manutenção do acervo técnico para auditorias e compliance corporativo (ISO).

A conformidade legal é o primeiro elo de segurança e reputação corporativa, sustentando a operação segura, certificada e responsável da montadora.

2. Estágio Executivo — Adaptado Automotivo

A Conformidade Legal neste estágio consolida a conformidade legal e técnica plena da planta, garantindo que o detalhamento técnico e construtivo (cálculos, especificações) esteja totalmente alinhado ao projeto legal aprovado, servindo como guia auditável para a obra. Focos Críticos:

· Harmonização Normativa Ampliada: Integração formal das NBRs mandatórias (ex: NBR 10897/17240/5419) e ITs estaduais com os padrões corporativos internacionais (NFPA e FM Global), essenciais para a certificação exigida pela matriz ou seguro global da montadora.

· Garantia de Auditabilidade: Cálculos e especificações desenvolvidos para serem totalmente auditáveis, assegurando a legalidade da instalação e evitando contestações na vistoria final.

· Base para Execução Legal: O projeto executivo define o "Como Construir Legalmente", protegendo a empresa de penalidades e garantindo a compatibilidade interdisciplinar entre sistemas de combate e linhas de produção automatizadas.

Rastreabilidade: A documentação padronizada e auditável permite a rastreabilidade de materiais e equipamentos, fortalecendo a governança corporativa.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey representa o nível máximo de conformidade (legal, técnica e contratual), entregando um sistema 100% implementado e certificado. O parceiro assume a responsabilidade total pela garantia de certificação.

Focos Críticos:

· Garantia de Certificação Final (AVCB): O parceiro garante a obtenção final do AVCB, gerenciando vistorias e correções para atestar a plena conformidade da instalação física.

· Responsabilidade Documental Integrada: Entrega de toda a documentação legal e técnica consolidada (Projetos as-built, ARTs, laudos de testes), crucial para a prova de conformidade e renovação futura do AVCB.

· Compliance Global: Garante a validação documental junto a seguradoras e auditorias internacionais, formalizando o atendimento a padrões rigorosos (NFPA, FM Global), indispensável para a validade das apólices de seguro e a continuidade financeira.

Sustentabilidade da Conformidade: Implementação de sistema de gestão de manutenção (CMMS/EAM) e treinamento formal para garantir que a conformidade se mantenha viva após a entrega.

1. Estágio Legal — Adaptado Automotivo

O propósito é estabelecer o ponto de partida para a gestão documental e legal de longo prazo, garantindo que o acervo técnico e as licenças permaneçam válidos.

Focos Críticos:

· Controle de Prazos e Validade: Foco no cumprimento e controle dos prazos de renovação do AVCB e demais licenças (ARTs, laudos). A continuidade operacional depende da validade ininterrupta do AVCB.

· Registro da Linha de Base: Estabelece o primeiro registro oficial (PTA e AVCB), servindo como referência legal para futuras inspeções fiscais (CBM, MTE) e reformas.

· Gestão de Alterações: O projeto aprovado serve de base para planejar futuras alterações de layout ou expansões, garantindo a atualização cadastral formal junto ao CBM.

· Integração e Governança: Requer gestão documental centralizada (EHS/Facilities), monitoramento contínuo dos prazos via sistemas corporativos (SAP, Maximo) e alinhamento jurídico para manter a validade das apólices de seguro.

É a primeira linha de defesa contra riscos jurídicos, operacionais e reputacionais.

2. Estágio Executivo — Adaptado Automotivo

O propósito é fornecer instruções e referências técnicas detalhadas para a zeladoria, manutenção programada e inspeção preditiva dos complexos sistemas, garantindo confiabilidade operacional.

Focos Críticos:

· Referência Técnica e Facilities: O projeto executivo detalhado (isometrias, diagramas) é a principal referência para a equipe de Manutenção (Facilities). Detalha a localização e a especificação de peças de reposição (bicos de sprinkler, calibração de bombas).

· Base para ITM e Ensaios: Fornece curvas de vazão e pressão para testes de bomba, zonas de detecção e especificações de agentes de supressão (cabines de pintura), vital para o Plano de Inspeção, Teste e Manutenção (ITM), alinhado aos padrões NFPA.

· Gestão de Estoques: Lista detalhada de equipamentos para a gestão de estoques mínimos de peças críticas (válvulas de controle), incluindo a realização de testes periódicos (hidrostáticos/elétricos).

· Integração Operacional: Exige coordenação com produção/facilities (execução em janelas produtivas) e uso de sistemas CMMS/SAP PM para monitoramento e rastreabilidade. Serve como material didático para o treinamento técnico.

Consolida uma gestão de segurança industrial inteligente, sustentando a produtividade e a continuidade das operações.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey é o modelo mais avançado de gestão, garantindo sustentabilidade, longevidade e performance contínua, com responsabilidade total do parceiro.

Focos Críticos:

● Gestão Contínua e Preditiva: O parceiro assume a gestão total dos ativos, utilizando monitoramento contínuo e remoto (BMS/SCADA), sensores IoT e Inteligência Artificial para manutenção preditiva e garantia de confiabilidade 24/7.

● Entrega e Referência Documental: Entrega do projeto as-built validado, Manuais de O&M definitivos e registro de certificação. Documentos essenciais para a manutenção futura e para a implementação de um Digital Twin.

● Garantia e Compliance Integrado: O parceiro é o único responsável pela garantia completa e pela emissão/renovação de toda a documentação legal (AVCB, ARTs). Garante o alinhamento com normas (NFPA, FM Global) e a estratégia ESG.

● Treinamento e Rastreabilidade: Provisão de treinamento prático e teórico aprofundado (Brigada/Manutenção) para o mantenimento autônomo. Uso de rastreabilidade via QR Code e RFID para gestão de inventário.

O mantenimento Turnkey transforma a manutenção em valor estratégico, assegurando continuidade produtiva e excelência automotiva.

1. Estágio Legal — Adaptado Automotivo

O propósito é estabelecer o ponto de partida para a gestão documental e legal de longo prazo, garantindo que o acervo técnico e as licenças permaneçam válidos.

Focos Críticos:

· Controle de Prazos e Validade: Foco no cumprimento e controle dos prazos de renovação do AVCB e demais licenças (ARTs, laudos). A continuidade operacional depende da validade ininterrupta do AVCB.

· Registro da Linha de Base: Estabelece o primeiro registro oficial (PTA e AVCB), servindo como referência legal para futuras inspeções fiscais (CBM, MTE) e reformas.

· Gestão de Alterações: O projeto aprovado serve de base para planejar futuras alterações de layout ou expansões, garantindo a atualização cadastral formal junto ao CBM.

· Integração e Governança: Requer gestão documental centralizada (EHS/Facilities), monitoramento contínuo dos prazos via sistemas corporativos (SAP, Maximo) e alinhamento jurídico para manter a validade das apólices de seguro.

É a primeira linha de defesa contra riscos jurídicos, operacionais e reputacionais.

2. Estágio Executivo — Adaptado Automotivo

O propósito é fornecer instruções e referências técnicas detalhadas para a zeladoria, manutenção programada e inspeção preditiva dos complexos sistemas, garantindo confiabilidade operacional.

Focos Críticos:

· Referência Técnica e Facilities: O projeto executivo detalhado (isometrias, diagramas) é a principal referência para a equipe de Manutenção (Facilities). Detalha a localização e a especificação de peças de reposição (bicos de sprinkler, calibração de bombas).

· Base para ITM e Ensaios: Fornece curvas de vazão e pressão para testes de bomba, zonas de detecção e especificações de agentes de supressão (cabines de pintura), vital para o Plano de Inspeção, Teste e Manutenção (ITM), alinhado aos padrões NFPA.

· Gestão de Estoques: Lista detalhada de equipamentos para a gestão de estoques mínimos de peças críticas (válvulas de controle), incluindo a realização de testes periódicos (hidrostáticos/elétricos).

· Integração Operacional: Exige coordenação com produção/facilities (execução em janelas produtivas) e uso de sistemas CMMS/SAP PM para monitoramento e rastreabilidade. Serve como material didático para o treinamento técnico.

Consolida uma gestão de segurança industrial inteligente, sustentando a produtividade e a continuidade das operações.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey é o modelo mais avançado de gestão, garantindo sustentabilidade, longevidade e performance contínua, com responsabilidade total do parceiro.

Focos Críticos:

● Gestão Contínua e Preditiva: O parceiro assume a gestão total dos ativos, utilizando monitoramento contínuo e remoto (BMS/SCADA), sensores IoT e Inteligência Artificial para manutenção preditiva e garantia de confiabilidade 24/7.

● Entrega e Referência Documental: Entrega do projeto as-built validado, Manuais de O&M definitivos e registro de certificação. Documentos essenciais para a manutenção futura e para a implementação de um Digital Twin.

● Garantia e Compliance Integrado: O parceiro é o único responsável pela garantia completa e pela emissão/renovação de toda a documentação legal (AVCB, ARTs). Garante o alinhamento com normas (NFPA, FM Global) e a estratégia ESG.

● Treinamento e Rastreabilidade: Provisão de treinamento prático e teórico aprofundado (Brigada/Manutenção) para o mantenimento autônomo. Uso de rastreabilidade via QR Code e RFID para gestão de inventário.

O mantenimento Turnkey transforma a manutenção em valor estratégico, assegurando continuidade produtiva e excelência automotiva.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, as plantas têm propósito documental, de conformidade com o CBM e de registro oficial da segurança mínima da planta automotiva. O nível de detalhe é esquemático.

Composição e Focos:

· Planta de Situação e Localização: Identifica a fábrica, acessos para viaturas e a localização dos reservatórios de incêndio e casa de bombas, cruciais em grandes áreas industriais.

· Plantas de Pavimento: Mostram o layout simplificado dos galpões, focando no dimensionamento das saídas de emergência e rotas de fuga (considerando longos percursos/maquinários). Indica setorização inicial, hidrantes/extintores (por classe de fogo, ex: Áreas de Pintura) e sinalização básica.

· Particularidades Automotivas: Devem refletir zonas produtivas amplas (pintura, soldagem), setores de riscos diferenciados (pneus, tanques) e a separação entre rotas de pessoas e áreas de circulação de empilhadeiras.

As plantas aprovadas autorizam o início da execução e servem de base para o AVCB, marcando o início da governança de segurança.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, as plantas são o instrumento técnico central para execução e fiscalização, com alta precisão e detalhamento construtivo, servindo como guia para a instalação física conforme normas internacionais (NFPA/FM).

Composição e Focos:

· Plantas Coordenadas (BIM/3D): Desenvolvidas em BIM, mostram localização precisa e coordenação espacial dos sistemas (sprinklers, hidrantes) para evitar interferências com a estrutura e linhas de robótica/estufas.

· Detalhes e Isometrias: Incluem cortes detalhados (risers, sala de bombas) e isometrias para montagem em campo. Detalham cabines de pintura e sistemas de supressão especial.

· Plantas de Sistemas: Mostram Dimensionamento Hidráulico (Listas de Materiais integradas) e Zoneamento de Detecção (cabeceamento exato na Central de Alarme) para resposta rápida.

· Aplicações: Customizadas por setor (soldagem, montagem), preveem zonas de calor e dispositivos de corte automático de energia. Utilizam softwares especializados e padronização corporativa global.

O resultado é um conjunto gráfico completo que orienta a execução com total rastreabilidade, comprovando a conformidade técnica junto a seguradoras e fiscalizadores.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, as plantas são o registro fiel (As-Built) da entrega final e o documento de referência operacional, tornando-se ferramentas de gestão inteligente do ativo industrial.

Composição e Focos:

· Plantas As-Built e Desenhos Certificados: Versão final, revisada e assinada, incorporando modificações. Servem como documentação de garantia e certificação final (AVCB, laudos de seguradoras).

· Diagramas Integrados e Lógicos: Mostram a interconexão e os parâmetros de operação dos sistemas de PPCI com o BMS/SCADA e os sistemas de controle de produção. Exemplo: alarme em cabine de pintura acionando exaustão/corte de energia.

· Gestão Inteligente e Manutenção: Incluem Modelos 3D BIM para integração com plataformas de manutenção (CMMS/EAM). Contêm plantas simplificadas para treinamento e códigos de rastreamento (QR Code/RFID).

· Conformidade Global: Alinhadas à padronização global da montadora, comprovando conformidade com normas (NFPA, FM Global) e otimizando futuras expansões.

O Estágio Turnkey transforma as plantas em documentos vivos que asseguram a rastreabilidade total e a manutenção inteligente.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o Memorial de Cálculo é simplificado e jurídico-técnico, focado nos requisitos mínimos de classificação e dimensionamento para comprovar a conformidade do projeto junto ao CBM.

Conteúdo e Focos:

· Classificação de Risco: Determinação da carga de incêndio ($\text{Q}_{\text{máx}}$) específica para áreas (ex: depósitos de pneus/plásticos), fundamental para a classificação de risco.

· Cálculo de Evacuação: Determinação da população máxima e do tempo de evacuação necessário, justificando saídas de emergência em áreas de alta densidade de trabalhadores.

· Dimensionamento Básico: Cálculos preliminares para o dimensionamento mínimo da Reserva Técnica de Incêndio (RTI) e vazão mínima para hidrantes e sprinklers (NBRs 13714/10897), apenas para aprovação.

· Particularidades Automotivas: Aborda a diversidade de riscos (alto em pintura/soldagem) e as alturas elevadas dos galpões, justificando tecnicamente as medidas básicas.

É a base técnica que sustenta a aprovação legal, garantindo respaldo jurídico sólido.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Memorial de Cálculo é o documento analítico e técnico de engenharia completo que valida a performance e o dimensionamento de cada sistema de segurança. Serve como prova de engenharia de que a solução é precisa, executável e atende aos padrões rigorosos (ABNT/NFPA/FM Global).

Conteúdo e Focos:

· Cálculos Hidráulicos Complexos: Detalhamento do cálculo hidráulico preciso (perda de carga, vazão) para sprinklers (ex: ESFR em racks altos de pneus/plásticos). Inclui curvas de desempenho e redundância 24/7 das bombas, validado por simulações hidráulicas (FireCad).

· Sistemas Especiais: Dimensionamento de agentes limpos (CO₂/Gases) para proteção de servidores de robótica/centrais elétricas. Detalha cálculo de vazão para sistemas de espuma/water mist em áreas de pintura.

· Ventilação e Exaustão: Cálculos detalhados (NBR 16401) para controle de fumaça em grandes galpões com pé-direito elevado, justificando ventiladores F400 e smoke vents.

· Estrutura e Conformidade: Cálculo do Tempo de Resistência ao Fogo (TRRF) e justificativa de compartimentação (paredes corta-fogo). Deve evitar interferências com as linhas de produção automatizadas.

É a prova técnica que assegura a proteção de ativos e a continuidade de negócios.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, o Memorial de Cálculo é o documento técnico consolidado (As-Built) que comprova o desempenho real e a rastreabilidade completa do sistema, integrando projeto, execução e comissionamento. Serve como prova irrefutável para auditorias e certificações finais.

Conteúdo e Focos:

· Memorial de Desempenho: Inclui cálculos detalhados e anexa relatórios e gráficos de comissionamento. Comprova a vazão e pressão real das bombas e a performance final dos sistemas, essencial para a aceitação da montadora e da seguradora.

· Análise e Otimização: Pode incluir Modelagem de Fogo (Fire Modeling) para áreas de alto risco (ex: cabine de pintura, baterias de Lítio), justificando sistemas premium. Contém a Memória de Otimização (Engenharia de Valor).

· Registro Integrado (As-Built): É o registro as-built hidráulico/elétrico, com integração digital ao modelo BIM. Inclui registro de ensaios de campo e Comprovação de Segurança Funcional (SIL/PL) em dispositivos de linhas robotizadas.

· Governança: É a prova de engenharia para certificação final. Acompanhado por certificados de desempenho e garantia, é preparado para a integração com sistemas corporativos de gestão de manutenção (SAP PM/Maximo).

O Memorial Turnkey transforma o projeto em um ativo de engenharia corporativa, certificando a segurança e a padronização global.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o Memorial Descritivo é um documento narrativo e simplificado, de função jurídico-técnica, focado na caracterização da planta automotiva e na justificação das soluções para a aprovação burocrática (AVCB).

Conteúdo e Focos:

· Caracterização e Classificação: Descreve a classificação de uso e risco da edificação (ex: risco alto/inflamáveis), justificando a carga de incêndio e o código de segurança (ITs).

· Sistemas Mínimos: Apresenta descrição básica dos elementos de segurança passiva (TRRF) e sistemas ativos obrigatórios (hidrantes, extintores, alarmes convencionais).

· Justificativas Automotivas: Cita ITs e NBRs, justificando a setorização detalhada das áreas de produção (soldagem, pintura) e a compartimentação de depósitos de líquidos combustíveis e inflamáveis.

· Operação: Evidencia as especificidades de risco e a segregação entre rotas de evacuação e fluxos de empilhadeiras/AGVs.

É a base documental que formaliza e justifica legalmente o projeto, consolidando a credibilidade regulatória.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Memorial Descritivo é o guia construtivo e operacional completo, servindo como especificação de compra e guia de instalação. Traduz o projeto legal em instruções precisas e auditáveis.

Conteúdo e Focos:

· Detalhamento de Sistemas Críticos: Descreve minuciosamente o funcionamento e performance de cada sistema (ex: tipo de bico ESFR para sprinklers, Central de Detecção, bombas – modelo/potência).

· Especificação e Certificações: Lista qualidade, padrão e certificações (ABNT, UL, FM Approved) de materiais (ex: tubulações Schedule 40, sistemas de supressão especial em áreas de pintura).

· Integração Funcional: Detalha a lógica de intertravamento dos sistemas de segurança com a produção (ex: alarme na área de robótica parando máquinas e acionando exaustão), e os procedimentos de instalação e testes de recebimento.

· Ambiente Industrial: Desenvolvido integrado ao layout fabril (considerando AGVs/empilhadeiras). Incorpora padrões internacionais (NFPA/FM Global) e é essencial para a coordenação multidisciplinar.

É um instrumento de governança que padroniza a qualidade da execução e fortalece a conformidade internacional.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, o Memorial Descritivo final é o documento de entrega (As-Built) que consolida todo o ciclo de engenharia, servindo como Manual de Operação e Manutenção (O&M) definitivo e instrumento de encerramento técnico.

Conteúdo e Focos:

· Memorial As-Built e Desempenho: É a versão final atualizada e validada, anexando relatórios de testes e ensaios (hidrostáticos, funcionais) e certificados de garantia e calibração, comprovando o desempenho real do sistema.

· Manuais de O&M e Treinamento: Contém seções para uso e manutenção a longo prazo, incluindo testes periódicos, lista de peças sobressalentes e guias de solução de problemas (troubleshooting), transferindo o know-how.

· Certificação e Rastreabilidade: Detalha as certificações obtidas (AVCB, laudos de seguradoras) e o escopo da garantia técnica. Lista final de equipamentos com códigos de rastreio (QR Code ou RFID), garantindo a rastreabilidade e conformidade global (NFPA/FM Global).

· Integração Sistêmica: Documenta a interligação com BMS/SCADA e a compatibilidade com normas de segurança funcional (SIL/PL) em áreas robotizadas.

Assegura transparência, rastreabilidade e confiança institucional, garantindo a sustentabilidade técnica e a prontidão operacional da montadora.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, as Especificações Técnicas são declaratórias e de baixa relevância, atuando como componente indicativo de pré-conformidade. Seu objetivo é formalizar as premissas técnicas básicas para a aprovação burocrática.

Conteúdo e Focos:

· Foco em Requisitos Mínimos: Atendem às exigências mínimas das ITs. A especificação de equipamentos (ex: bomba) é genérica (vazão/pressão mínimas) e não detalha marca ou certificações (UL/FM).

· Referência Normativa: Restringe-se a citar normas técnicas de produto (ABNT NBRs) e premissas mínimas de qualidade.

· Especificação Genérica: Menciona, sucintamente, materiais principais e a necessidade de revestimento não combustível em áreas como depósito de inflamáveis.

Servem como base de compliance e compromisso técnico, garantindo que o equipamento básico atenda ao padrão legal.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, as Especificações Técnicas são um documento crítico de aquisição e qualidade que serve como manual técnico da obra, estabelecendo os requisitos de desempenho e instalação do PPCI.

Conteúdo e Focos:

· Detalhamento de Certificações: Fornece marcas, modelos e certificações (UL, FM Approved, ABNT) obrigatórias para equipamentos de alto desempenho (ex: bombas, sprinklers ESFR), garantindo padrões globais de seguro.

· Materiais e Parâmetros: Detalha a qualidade do material (ex: schedule da tubulação, pintura anticorrosiva) resistente ao ambiente industrial. Para áreas de pintura, especifica o agente supressor químico (espuma ou agente limpo).

· Critérios de Instalação: Define critérios de montagem (torque de aperto, suportes), vedação e distanciamento de utilidades. Inclui critérios de desempenho e aceitação (testes hidrostáticos/funcionais) e procedimentos de segurança.

· Integração: Especifica protocolos de comunicação digital para integração com o BMS da fábrica e assegura a compatibilidade com a modularidade da linha de produção e robótica.

Propósito: É a base do processo de concorrência e compra, garantindo qualidade mensurável, rastreabilidade e uniformidade técnica global.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, as Especificações Técnicas são o documento de garantia e referência para a gestão do ciclo de vida, consolidando a engenharia para uma entrega certificada, auditável e digitalmente rastreável.

Conteúdo e Focos:

· Registro de Certificação (Compliance): Valida que todos os equipamentos instalados possuem as certificações (UL, FM Approved), anexando relatórios de comissionamento que comprovam o desempenho real.

· Spares e Manutenção: Detalha os códigos de referência (SKUs) exatos de componentes críticos para gestão de estoque. Inclui planos de manutenção e calibração alinhados às especificações.

· Interoperabilidade e Integração: Foca em protocolos digitais para integração total (BMS/SCADA/TI). Está alinhado ao BIM 6D e permite a alimentação de sistemas de manutenção preditiva (SAP PM/Maximo).

· Garantia e Auditoria: Define os termos de garantia e serve como prova documental para auditorias corporativas e certificações internacionais (FM Global, IATF 16949), garantindo a padronização global.

Propósito: Assegurar que o cliente receba um sistema com qualidade, rastreabilidade e suporte garantidos, consolidando a "engenharia pronta para operar".

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, a Tabela de Quantidade é Essencial para conformidade legal e controle de custos mínimos, atuando como a base quantitativa do Projeto Técnico Legal (PT).

Conteúdo e Focos:

· Quantificação Mínima Legal: Lista o número mínimo de equipamentos exigidos pelas ITs (ex: extintores por classe, hidrantes, sinalização). A contagem é setorizada por bloco fabril.

· Dimensionamento e Capacidade: Inclui a quantificação da capacidade do reservatório (RTI) e a potência nominal das bombas, garantindo que a força de combate esteja legalmente prevista.

· Base para Taxas e Rastreabilidade: Utilizada pelo CBM para o cálculo das taxas. Facilita a auditoria documental e a verificação da adequação aos riscos distintos da fábrica (ex: cabines de pintura, depósitos de pneus).

Propósito: Define a quantidade mínima de itens obrigatórios, validando o layout básico e servindo como instrumento de compliance técnico.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, a Tabela de Quantidade é uma Lista de Materiais (Bill of Materials - BOM) exaustiva e detalhada, atuando como referência numérica, técnica e orçamentária e como painel central de controle físico-financeiro.

Conteúdo e Focos:

· Detalhe Exaustivo de Componentes: Lista cada componente necessário (de bombas a flanges), com indicação de diâmetro e código. A quantificação é crítica para itens de alto custo (ex: sprinklers ESFR ou cilindros de gás FM-200).

· Controle de Orçamento e Logística: Base para cotação e compra de materiais, permitindo controle de estoque e logística da obra e minimizando desperdício.

· Rastreabilidade e Governança: Cada item é quantificado por bloco fabril e vinculado a uma especificação técnica. Elaboradas em plataformas BIM 5D/Power BI, garantem o cruzamento dinâmico entre quantitativos e orçamento, e integração com sistemas ERP (SAP/Oracle).

· Conformidade: Utilizada para verificação cruzada em campo, validando que o instalado está conforme o memorial de cálculo.

São ferramentas de governança industrial que garantem precisão, transparência e padronização corporativa.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, a Tabela de Quantidade é o registro final (As-Built) do inventário de ativos, atuando como instrumento de validação técnica e documental e base para o gerenciamento de manutenção.

Conteúdo e Focos:

· Inventário e Rastreabilidade: Lista definitiva de todos os equipamentos instalados, com quantificação precisa de componentes de alto valor. Cada item possui identificação individual (QR Code/RFID) para rastreio total.

· Validação e Desempenho: Consolida os quantitativos finais e anexa o registro dos resultados de ensaio e comissionamento (pressão, vazão, tempo de resposta), comprovando o desempenho real.

· Base para Manutenção e Garantia: Serve como inventário oficial de ativos e lista os códigos de peças (Part Numbers/SKUs) para estoque de reposição.

· Integração e Governança: Os dados são gerados a partir do BIM 6D e podem ser migrados para o Sistema de Gerenciamento da Manutenção (CMMS/SAP PM), garantindo auditoria eletrônica de conformidade e padronização global.

As tabelas Turnkey garantem confiabilidade de longo prazo e transformam dados construtivos em ativos corporativos de engenharia.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, os Detalhes Construtivos são mínimos, ilustrativos e conceituais, limitando-se ao essencial para a aprovação legal da estrutura básica, sem detalhamento executivo.

Conteúdo e Focos:

· Esquemas Simplificados de Estrutura: Indicam o TRRF (Tempo de Resistência ao Fogo) mínimo exigido para elementos estruturais (vigas, pilares), sem detalhar a proteção.

· Desenhos Esquemáticos: Incluem esquemas básicos de Portas Corta-Fogo (PCF) e rotas de fuga (largura mínima). Indicam a localização de acessos para o Corpo de Bombeiros.

· Zoneamento e Barreiras: Demonstram o zoneamento funcional e indicam barreiras físicas entre áreas de risco distinto (ex: cabines de pintura, depósitos de inflamáveis), garantindo a conformidade inicial.

Propósito: Oferecer a justificativa visual básica e legal para as medidas construtivas de segurança passiva, servindo como base de aprovação.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, os Detalhes Construtivos são extremamente relevantes e indispensáveis, servindo como manual de montagem e apoio gráfico para garantir que a execução em campo atenda aos padrões de alta qualidade (NFPA/FM Global).

Conteúdo e Focos:

· Detalhes de Instalação Crítica: Desenhos detalhados (cortes, vistas) que mostram a interface entre PPCI e estrutura civil. Inclui conexões de suportes e hangers (sprinklers em estruturas metálicas, resistência a sismos/vibrações) e a montagem da Casa de Bombas.

· Compartimentação e Vedação: Detalhamento rigoroso dos selos corta-fogo (fire stopping) em todas as penetrações (tubos, eletrocalhas), assegurando a integridade da barreira e estanqueidade.

· Segurança e Rotas: Desenhos de escadas de segurança (TRRF, pressurização) e integração com a arquitetura fabril (ex: montagem de supressão especial em cabines de pintura), evitando conflitos com a produção.

· Aplicações Específicas: Úteis em áreas de alta vibração (linhas robotizadas) e zonas de risco químico e térmico (tanques, estufas), onde a fixação deve ser altamente resistente.

Propósito: Definir os pontos de interface, eliminar ambiguidades de campo e uniformizar procedimentos, garantindo a precisão e coerência construtiva da engenharia automotiva.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, os Detalhes Construtivos são entregues como documentação As-Built final e registro de execução, garantindo a rastreabilidade, certificação e fidelidade entre projeto e obra.

Conteúdo e Focos:

· Desenhos e Registro As-Built: Detalhes executivos revisados para refletir a realidade exata da instalação (localização de derivações, válvulas). Inclui registros fotográficos de soluções críticas (ex: selagens corta-fogo) para auditoria.

· Detalhes de Interligação Operacional: Foco nos desenhos que demonstram a interligação física e lógica de sistemas (ex: passagem de cabos entre Central de Alarme e painel de corte de energia), garantindo a lógica de intertravamento.

· Base para Manutenção: Fornecimento de cortes ampliados de instalações críticas (Sala de Bombas, Risers), indicando pontos de acesso, isolamento e manutenção, simplificando futuros reparos.

· Certificação e Governança: Parte integrante da documentação para vistoria final, laudos de seguradoras e certificações internacionais (FM Global). Incluem integração digital no modelo BIM 6D, vinculando detalhes ao banco de dados de manutenção.

Propósito: Assegurar a rastreabilidade total dos elementos de segurança, transformando-os em evidências permanentes da conformidade construtiva para a gestão de ativos a longo prazo.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o Cronograma Físico-Financeiro é preliminar e indicativo, com baixo custo direto, mas alto valor estratégico para o alinhamento corporativo.

Conteúdo e Focos:

· Foco no Prazo Burocrático: Limita-se a registrar o prazo estimado para a análise e aprovação do Projeto Técnico (PT) pelo Corpo de Bombeiros, sendo o marco crítico para a liberação das fases seguintes.

· Conteúdo Financeiro: Resumo dos custos de serviços de engenharia e taxas governamentais (ARTs, CBM), sem previsão de custos de materiais/instalação.

· Impacto e Sincronização: O atraso na aprovação legal pode gerar impacto catastrófico no Cronograma Mestre. É crucial para sincronizar o licenciamento do PPCI com o cronograma geral da fábrica, atuando como indicador de gestão de riscos.

· Etapas Mínimas: Inclui as etapas principais (protocolo, aprovação, AVCB) e a distribuição global de custos macro.

Propósito: Monitorar o prazo de liberação burocrática e consolidar a organização e a responsabilidade corporativa.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Cronograma Físico-Financeiro é o instrumento central de gestão, planejamento e controle da implantação do PPCI, transicionando o projeto para as fases de suprimentos e construção.

Conteúdo e Focos:

· Planejamento Físico e Suprimentos: Lista o sequenciamento físico (Gantt) e as etapas detalhadas de engenharia. É a base para o Cronograma de Suprimentos, crucial para a compra de equipamentos críticos (long lead items) como bombas certificadas (UL/FM), minimizando atrasos.

· Controle Financeiro (Capex): Consolida o orçamento final detalhado (Capex) de materiais/serviços. A Curva S integrada permite controle preciso de custos e pagamentos, vinculando desembolsos a medições físicas.

· Integração e Governança: Totalmente integrado a plataformas corporativas (SAP PM, BIM 4D/5D) para monitoramento em tempo real do avanço (KPIs). Garante a sincronização com o cronograma fabril, evitando interferências em linhas produtivas.

· Marcos de Controle: Define marcos críticos (teste de pressurização, teste funcional, vistoria CBM), permitindo a detecção antecipada de desvios e fornecendo subsídios para auditorias.

Propósito: Ser a ferramenta de gestão de prazo e custo que garante a entrega técnica com conformidade total, minimizando o risco de atrasos operacionais.

3. Estágio Turnkey — Adaptado Automotivo

No Estágio Turnkey, o Cronograma Físico-Financeiro é um Contrato de Gestão de Prazo e Custo e o instrumento de validação final, comprovando a implantação real e simbolizando a maturidade da engenharia automotiva.

Conteúdo e Focos:

· Cronograma Garantido: Detalha a previsão de execução das obras (EPC Schedule) (suprimento, instalação, testes) com marcos críticos (milestones) garantidos contratualmente. O parceiro gerencia os riscos de prazo para garantir o start-up final da fábrica.

· Controle Financeiro: Define o fluxo de caixa (cash flow) e vincula pagamentos ao atingimento de marcos físicos, garantindo previsibilidade financeira. Consolida os custos efetivos e a eficiência financeira.

· Marcos e Certificação: O marco final é a emissão e entrega do AVCB e/ou da certificação da seguradora. Inclui Curvas S finais e o registro dos testes de aceitação técnica (vazão de bombas, funcionalidade de detecção).

· Integração e Governança: Digitalizado e controlado por sistemas integrados (BIM 6D, SAP/Maximo). Permite rastreabilidade total dos investimentos e uso de KPIs (SPI/CPI) para auditoria automática de conformidade.

Propósito: Ser o instrumento de gestão e garantia que assegura a entrega do sistema no prazo e custo acordados, transformando-o em um documento de compliance técnico-financeiro.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o Sistema de Combate a Incêndio é o conjunto de medidas mínimas e equipamentos básicos exigidos por lei. O projeto é declaratório e focado no atendimento integral às normas ABNT e ITs.

Componentes e Focos:

· Extintores: Definição da classe (A, B, C, D, K) e quantidade mínima, com ênfase em áreas de alto risco (ex: painéis elétricos, robótica e depósitos de líquidos combustíveis/inflamáveis).

· Rede Hidráulica: Previsão do traçado básico da rede, localização dos pontos de hidrantes/mangotinhos e capacidade mínima da Reserva Técnica de Incêndio (RTI) e casa de bombas.

· Sprinklers e Especiais: Indicação da área de cobertura e tipo de sprinkler (se obrigatório). Menção básica a sistemas especiais (espuma ou agentes limpos) para áreas de altíssimo risco (ex: cabines de pintura).

· Aprovação: Análise do CBM focada na compatibilidade da RTI com o risco e na setorização adequada para ambientes complexos.

Propósito: Demonstrar a infraestrutura básica para o combate inicial, obtendo a Análise de Projeto (AP) que autoriza a execução.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Sistema de Combate é a fase de detalhamento técnico minucioso e otimização de performance, traduzindo o projeto em um documento executável e auditável, essencial para a alta complexidade automotiva.

Componentes e Focos:

· Rede Hidráulica e Bombas: Detalhamento da localização exata, diâmetros, vazão e pressão da rede. Inclui engenharia da Casa de Bombas (potência e redundância).

· Sprinklers de Alta Performance: Detalhamento completo da cobertura, tipo de bocal (ESFR) e espaçamento, dimensionado pelo risco específico (ex: pneus/plásticos, área de pintura). Inclui lógica de alarme e supervisão.

· Sistemas Especiais: Detalhamento completo dos sistemas não aquosos (agentes limpos, espuma/água nebulizada). Inclui dimensionamento e lógica de intertravamento para áreas críticas (ex: cabines de pintura, robótica).

· Materiais e Integração: Especificação completa de componentes com certificação UL/FM, garantindo padrões rigorosos (FM Global/NFPA). Previsão de integração com BMS/SCADA para monitoramento centralizado.

Propósito: Ser o guia de engenharia que garante a instalação correta e eficiente de sistemas específicos para o risco fabril, assegurando padronização técnica e resiliência operacional.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey assume a responsabilidade integral pela instalação, testes, certificação e garantia de funcionalidade de todo o sistema de combate, entregando um ativo operacional e de compliance.

Componentes e Focos:

· Comissionamento e Testes: Realização e entrega de relatórios de testes em campo (FAT/SAT), incluindo vazão/pressão de bombas e descarga (simulada) de sistemas especiais (delúgio, agente limpo), comprovando performance para aceitação da montadora e seguradora.

· Integração e Automação: Garantia de integração e intertravamento dos sistemas de combate com detecção e o controle fabril (BMS/SCADA). Comprovação de que o acionamento desliga automaticamente maquinário e linhas de robótica.

· Entrega Operacional e Documentação: Entrega do sistema instalado, testado e calibrado. Dossiê técnico inclui Memorial as-built, certificados de garantia/calibração e Manuais de O&M, capacitando a equipe de manutenção.

· Certificação: Inclui treinamento prático da brigada e a emissão final do AVCB e/ou da certificação da seguradora, garantindo conformidade global (NFPA/FM).

Propósito: Entregar um sistema totalmente funcional, testado e certificado, que alcance o desempenho projetado e minimize o risco de falhas operacionais, sustentando a continuidade produtiva e a excelência automotiva.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o Sistema de Detecção e Alarme é conceitual e normativo, focado na previsão da cobertura e do sistema mínimo para alerta precoce (NBR 17240 e ITs).

Componentes e Focos:

· Requisitos de Cobertura: Definição das áreas e localização dos acionadores manuais. Previsão da distribuição setorial dos dispositivos (montagem, soldagem, pintura), indicando a Central de Alarme (CAI).

· Detecção por Risco: Previsão da tipologia básica de detectores compatível com o risco (ex: térmicos/chama/gás para cabines de pintura e áreas químicas; fumaça para escritórios).

· Sistema de Alerta: Previsão de sinalizadores sonoros e visuais (sirenes), dimensionados para serem eficazes em ambientes ruidosos de produção.

· Integração: Indicação de autonomia de energia básica e interligação inicial entre alarmes, sistemas de combate e brigadas internas.

Propósito: Garantir o mecanismo legal mínimo para o alerta de emergência e o acionamento dos procedimentos de evacuação, estabelecendo a base para um sistema inteligente.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Sistema de Detecção e Alarme é o núcleo inteligente e executável do PPCI, focado no dimensionamento técnico e na escolha da tecnologia ideal para precisão, velocidade de resposta e integração funcional.

Componentes e Focos:

· Tecnologia Otimizada: Detalhamento do tipo de detector por ambiente (ex: Detecção Aspirada/Feixe em galpões altos; Detecção UV/IR (Chama) para áreas de queima rápida, como cabines de pintura e linhas de solda).

· Endereçamento e Lógica: Definição do sistema endereçável e zoneamento inteligente na CAI. Detalhamento da lógica de intertravamento com sistemas de combate e operacionais (ex: desligamento de ventiladores, fechamento de dampers e corte de energia).

· Detalhamento Elétrico: Elaboração de diagramas unifilares e detalhamento do cabeamento (blindagem), garantindo imunidade a ruídos elétricos e resiliência (dupla alimentação).

· Conformidade e Integração: Conformidade com UL/FM, NBR 17240 e NFPA 72. Previsão de integração com BMS/SCADA para monitoramento centralizado e validação funcional.

Propósito: Assegurar a instalação de uma arquitetura inteligente, robusta e auditável, adaptada às condições severas do ambiente fabril.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey garante a entrega de um sistema totalmente funcional, certificado e integrado, atuando como o sistema nervoso central da segurança industrial.

Componentes e Focos:

· Comissionamento e Validação: Responsabilidade pelos testes de comissionamento (SAT) em campo (fumaça, calor), garantindo que o tempo de resposta atenda aos critérios rigorosos (NFPA 72/FM Global) e o sistema tenha zero falsos alarmes.

· Integração Inteligente: Entrega da Central de Alarme (CAI) configurada e programada, com a lógica de intertravamento verificada. Garante a integração com BMS/SCADA, sistemas corporativos (SAP PM) e controle de acesso para monitoramento centralizado e remoto.

· Entrega e Rastreabilidade: Fornecimento do dossiê técnico completo (diagramas as-built, relatórios) e listagem/endereçamento final dos dispositivos (com códigos de rastreio). A documentação digital (BIM 6D) vincula cada dispositivo ao histórico de manutenção.

· Treinamento e Governança: Entrega acompanhada de treinamento prático (TI, Manutenção, Brigada) e sujeito a auditoria completa, garantindo conformidade contínua e disponibilidade (uptime).

Propósito: Entregar um sistema de alerta inteligente, robusto e autossustentável que controla e informa a emergência de forma integrada, preservando a continuidade produtiva.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o Sistema de Compartimentação estabelece as bases construtivas da segurança passiva, focando na definição das barreiras físicas e estruturais mínimas para limitar a propagação do fogo e fumaça (conforme ITs). É o esqueleto de proteção estrutural da planta automotiva.

Componentes e Focos:

· Setorização de Risco Obrigatória: Definição das áreas que devem ser compartimentadas para isolar áreas de alto risco (ex: depósitos de pneus, tintas/solventes, cabines de pintura, subestações elétricas) das linhas de produção.

· Resistência ao Fogo: Indicação dos requisitos mínimos de TRRF (Tempo de Resistência ao Fogo) para as barreiras, garantindo que o fogo seja contido pelo tempo legalmente exigido (ex: 60 a 120 minutos).

· Controle de Aberturas: Previsão da instalação de Portas Corta-Fogo (PCF) e dimensionamento básico de selos corta-fogo em penetrações, garantindo a estanqueidade mínima.

Propósito: Garantir que o layout básico da fábrica tenha a separação física mínima para proteger vidas e patrimônio, preservando a integridade estrutural.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Sistema de Compartimentação é a fase de detalhamento construtivo rigoroso, cálculo e especificação dos elementos de segurança passiva, garantindo a integridade estrutural e a contenção eficaz do fogo e fumaça.

Componentes e Focos:

· Barreiras de Alto Risco: Detalhamento das paredes corta-fogo (TRRF específico) e divisórias (ex: painéis metálicos) para isolar áreas críticas (ex: Armazenamento de Pneus/Plásticos, Cabines de Pintura e Salas Elétricas/Servidores).

· Selagem de Penetração (Fire Stopping): Detalhamento rigoroso das soluções de selagem corta-fogo (mastiques, collars) em todas as penetrações (eletrocalhas, dutos), garantindo a estanqueidade e o TRRF da barreira.

· Portas e Dampers Certificados: Detalhamento de Portas Corta-Fogo (PCF) e Dampers Corta-Fogo/Fumaça, incluindo mecanismo de fechamento automático (fusível térmico ou alarme), eliminando falhas.

· Integração e Rastreabilidade: Inclusão de detalhes construtivos, quadros de TRRF e especificação de fixadores certificados (UL/FM) para garantir a compatibilidade com sistemas ativos (detecção, combate) e estruturas metálicas. Previsão de cortinas automáticas para grandes vãos.

Propósito: Fornecer o guia de construção que garante o nível de resistência ao fogo necessário para proteger a continuidade do negócio, confinando o sinistro.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey garante a instalação completa e a certificação da eficácia das barreiras de compartimentação, consolidando a segurança passiva como um ativo técnico e corporativo.

Componentes e Focos:

· Execução e Comissionamento Passivo: O parceiro assume a responsabilidade total pela instalação física de materiais certificados (selantes). Realiza Testes de Vedação e Estanqueidade (ex: testes de fumaça) e garante o fechamento automático de portas e dampers quando acionados.

· Documentação e Certificação Total: Entrega de um dossiê técnico completo (as-built, relatórios de ensaio). Fornece laudos técnicos de aplicação e certificação (TRRF, UL/FM), fundamentais para a vistoria do CBM e auditoria de seguradoras (FM Global).

· Integração e Rastreabilidade: A compartimentação é plenamente integrada aos sistemas ativos (Detecção, Alarme, Exaustão) e supervisionada pelo BMS/SCADA. O registro digital (BIM 6D) integra a posição e o status de manutenção para rastreabilidade contínua.

· Treinamento: Inclui treinamento para Inspeção de Integridade das barreiras, garantindo a longevidade da segurança passiva.

Propósito: Entregar um complexo industrial com risco segmentado, isolamento comprovado e rastreabilidade permanente, protegendo as linhas de produção adjacentes e garantindo o compliance pleno.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o foco é a previsão e o dimensionamento básico dos sistemas que controlam a fumaça e gases quentes em grandes galpões. O projeto é conceitual e normativo, garantindo a infraestrutura mínima para facilitar a evacuação.

Componentes e Focos:

· Exigência de Controle: Definição da necessidade e da localização de dispositivos de ventilação e exaustão de emergência (ex: smoke vents, exaustores) em galpões de grande área e pé-direito elevado.

· Cálculo e Risco: Apresentação do cálculo simplificado da área mínima de ventilação (conforme IT). Inclui a ventilação obrigatória em áreas de risco elevado (ex: líquidos inflamáveis ou gases) para evitar acúmulo de vapores explosivos.

· Componentes: Previsão de dutos verticais e dampers corta-fogo/fumaça (integração passiva) para confinar a fumaça ao seu setor.

· Aplicação Automotiva: O sistema deve ser compatível com cabines de pintura e áreas de soldagem, garantindo o escoamento dos gases para manter a visibilidade mínima.

Propósito: Demonstrar ao CBM o primeiro nível de defesa atmosférica, condição indispensável para a aprovação legal.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o Sistema de Ventilação e Exaustão é a fase de dimensionamento termodinâmico, cálculo e detalhamento da instalação, assegurando eficiência e confiabilidade para o escoamento de fumaça e gases em grandes galpões automotivos.

Conteúdo e Focos:

· Cálculo e Vazão: O memorial detalha a vazão, taxa de exaustão e balanço térmico (metodologia NFPA 92). Define as zonas de fumaça e o tipo de sistema (natural, forçado ou híbrido).

· Equipamentos de Alta Temperatura: Detalhamento de exaustores/ventiladores F400 (resistentes a 400∘C por 120 minutos) e especificação de dutos (fire rating).

· Lógica de Acionamento: Especificação de dampers corta-fogo/fumaça (acionamento motorizado/fusível térmico). Descrição precisa da Lógica de Intertravamento com a CAI, HVAC e sistemas de produção (ex: corte de fornecimento de ar em cabines de pintura se a exaustão falhar).

· Aplicações Críticas: Soluções específicas como ventilação mecânica com filtragem HEPA em cabines de pintura e pressurização de rotas de fuga (NBR 14880). Inclui simulação CFD para comprovar a eficiência.

Propósito: Fornecer o detalhamento técnico que garante a remoção eficaz da fumaça, mantendo a visibilidade para evacuação e combate, e assegurando o controle zonal de fumaça.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey garante a instalação, comissionamento e certificação da performance dos complexos sistemas de ventilação e exaustão, entregando uma solução inteligente, autônoma e integrada à gestão fabril. Componentes e Focos:

· Comprovação de Performance: Realização e documentação de testes de desempenho em campo (Airflow Testing) para medir a vazão real e a pressão diferencial, comprovando o volume de ar calculado, conforme NFPA 92 e NBR 16901.

· Intertravamento Lógico: Teste de funcionalidade dos dampers e ventiladores acionados pela CAI. Garante o intertravamento correto com HVAC e sistemas de processo (ex: corte de fornecimento de solventes em cabines de pintura). Inclui supervisão remota via BMS/SCADA.

· Entrega Operacional e Documentação: Entrega do dossiê técnico auditável (as-built, listagem de equipamentos UL/FM) e do Manual de O&M, garantindo a prontidão e confiabilidade do sistema.

· Certificação: Processo de auditoria técnica com laudos de desempenho de fumaça e calor, assegurando conformidade total com normas internacionais (ISO, FM Global).

Propósito: Entregar um sistema de controle de fumaça e gases certificado e testado que protege rotas de fuga, patrimônio e a continuidade produtiva, facilitando a evacuação e o combate.

1. Estágio Legal — Adaptado Automotivo

No Estágio Legal, o foco é a previsão do sistema mínimo obrigatório que garanta visibilidade, orientação e evacuação segura em grandes áreas de produção, em caso de falha de energia (NBR 10898, NBR 13434 e ITs).

Componentes e Focos:

· Cálculo e Localização Mínima: Definição da quantidade mínima de luminárias para garantir a iluminância mínima (Lux) nas rotas de fuga. Crucial em galpões industriais extensos.

· Sinalização de Rota de Fuga: Previsão da localização das placas fotoluminescentes (NBR 13434), adequadas ao ambiente industrial (poeira, ruído), para rápida identificação das rotas.

· Fonte de Energia e Autonomia: Indicação da fonte de energia e sua localização, garantindo o tempo mínimo de autonomia exigido por lei.

· Aplicação Automotiva: Consideração da extensão das rotas (soldagem, montagem, pintura) e necessidade de luminárias com proteção adequada (IP65).

Propósito: Demonstrar ao CBM a orientação visual contínua e segura dos colaboradores, permitindo o abandono rápido e ordenado da planta.

2. Estágio Executivo — Adaptado Automotivo

No Estágio Executivo, o foco é o detalhamento elétrico, fotométrico e de instalação, traduzindo as diretrizes legais em um guia técnico preciso que garante a performance e durabilidade do sistema de visibilidade.

Componentes e Focos:

· Cálculo e Detalhamento Fotométrico: Inclui cálculo luminotécnico preciso (software), especificando o tipo de luminária (LED, IP/IK), autonomia e sistema de alimentação.

· Especificação de Sinalização: Detalhamento do material e fotoluminescência das placas (NBR 13434), garantindo resistência a agentes químicos/vapores (ex: cabines de pintura). Especificação da localização exata em grandes galpões.

· Dimensionamento Elétrico: Detalhamento do circuito de emergência dedicado e cabeamento resistente a chamas. Coordenação com a largura das rotas de fuga para padrões de evacuação.

· Integração Funcional: Previsão de integração com CAI/BMS/SCADA para monitoramento remoto da autonomia e teste automático programado, essencial para manutenção preditiva e certificação IATF 16949.

Propósito: Fornecer o guia técnico preciso que garante a instalação de um sistema de segurança visual confiável, durável e inteligente, essencial para a segurança dos trabalhadores em caso de pânico ou falha de energia.

3. Estágio Turnkey — Adaptado Automotivo

O Estágio Turnkey garante a instalação, teste e validação da funcionalidade imediata, entregando a infraestrutura de evacuação segura como um ativo integrado e inteligente.

Componentes e Focos:

· Comissionamento e Testes: Responsabilidade por testes de descarga de baterias e medições de iluminância mínima (Lux). O relatório luminotécnico pós-instalação verifica a uniformidade de luz (NBR 10898).

· Instalação e Conformidade: Entrega do sistema de sinalização e balizamento instalado (NBR 13434), com laudos de conformidade (resistência a químicos/vibração). Garante visibilidade desimpedida em layouts complexos.

· Integração Digital: O sistema é entregue plenamente integrado à CAI, BMS/SCADA para monitoramento remoto, teste automático programado e registro de falhas. Garante rastreabilidade (QR Code/RFID) e controle de manutenção preditiva.

· Certificação e Documentação: Entrega dos laudos de conformidade (elétrica e luminárias) essenciais para a vistoria final do CBM e emissão do AVCB. Fornecimento de Manuais de Manutenção detalhados.

Propósito: Entregar um sistema de orientação visual 100% funcional e confiável que garante a evacuação segura dos colaboradores (em turnos noturnos), assegurando conformidade integral e resiliência operacional.

1. Estágio Legal: Conformidade Mínima Regulatória

Este é o ponto de partida, focado no cumprimento obrigatório das leis e regulamentos básicos para garantir a operação legal da instalação.

Foco Principal: Obtenção e manutenção da licença de operação e conformidade com as normas mínimas de segurança.

Ações Chave:

· Obtenção e renovação do AVCB (Auto de Vistoria do Corpo de Bombeiros), conforme Instruções Técnicas (ITs).

· Atendimento às Normas Brasileiras (ABNT NBR) de caráter compulsório (instalações elétricas e sistemas básicos).

· Cumprimento de requisitos específicos de órgãos governamentais (ex: Inmetro).

Entidades Envolvidas: Corpo de Bombeiros, ABNT, Órgãos Reguladores.

2. Estágio Executivo: Implementação Estrutural e de Engenharia

Esta fase traduz os requisitos legais e normativos em projetos detalhados e sistemas físicos.

Foco Principal: Detalhamento técnico, projetos de engenharia e instalação de sistemas para atender plenamente as exigências legais e normas técnicas.

Ações Chave:

· Elaboração e validação do Projeto Executivo completo de PPCI (ex: sprinklers, detecção) conforme ITs do CBM e padrões reconhecidos (ex: NFPA).

· Implementação de sistemas de gestão da qualidade alinhados às normas setoriais (ex: IATF 16949).

· Aquisição e instalação de equipamentos certificados e validados pelas normas técnicas (ABNT NBRs e NFPA).

Entidades Envolvidas: ABNT, NFPA (como referência técnica), Corpo de Bombeiros (para aprovação de projetos), Inmetro.

3. Estágio Turnkey: Solução Completa e Otimizada para Risco

O Estágio Turnkey abrange a entrega da solução completa, incluindo requisitos de gerenciamento de risco de mercado, que superam os mínimos legais.

Foco Principal: Atendimento a padrões de seguradoras (gestão de riscos) e garantia da operabilidade total do sistema, entregando a segurança como um ativo.

Ações Chave:

· Implementação conforme padrões rigorosos de seguradoras (FM Global / AXA) – essenciais para proteger ativos críticos (ex: baterias, cabines de pintura).

· Realização de auditorias de conformidade por engenheiros de risco para garantir a aceitação pela apólice de seguro (reduzindo prêmios).

· Entrega final com todos os testes, laudos, certificações e treinamentos concluídos, permitindo a operação imediata com conformidade integral.

Entidades Envolvidas: AXA / FM Global (referências para requisitos de seguro e proteção de ativos), NFPA, Corpo de Bombeiros (Aceite Final e Laudos).
